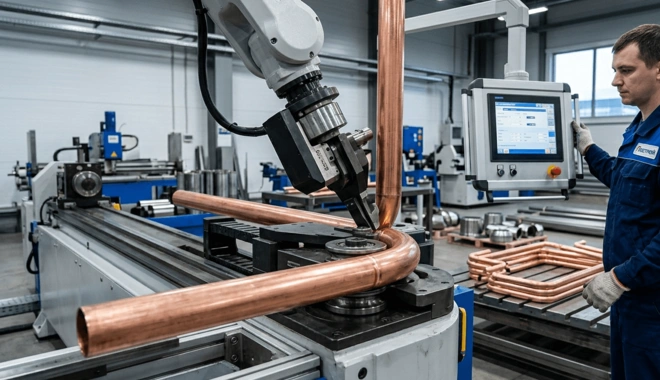

Гибка медных труб

Медные трубы (основные марки М1, М2, М3 по ГОСТ 617-2006 и EN 1057) применяются в системах кондиционирования, газо- и водоснабжения, а также на технологических магистралях промышленных предприятий. Медь химически инертна к хладагентам и воде, устойчива к коррозии и обладает бактериостатическими свойствами, исключающими образование биопленки на внутренних стенках.

Высокая пластичность медных сплавов позволяет формировать сложные пространственные контуры трубопроводов без использования фитингов. Это снижает количество сварных и паяных швов, повышая общую герметичность и надежность системы.

Любая пространственная деформация требует строгого контроля минимального радиуса изгиба. Соблюдение технологических норм предотвращает овализацию проходного сечения, критическое утонение наружной стенки и образование складок (гофры) на внутреннем радиусе.

Технологические особенности гибки

Метод металлообработки подбирается инженером-технологом исходя из состояния поставки проката. Мягкие (отожженные) трубы поставляются в бухтах и обладают максимальной пластичностью: они легко переносят изгибы с малым радиусом, что критически важно для плотной компоновки узлов в условиях дефицита пространства.

Твердые и полутвердые медные трубы (поставляются в отрезках) перед механическим воздействием проходят термическую подготовку. Локальный или общий отжиг снимает внутренние напряжения в структуре металла и восстанавливает его пластичность, предотвращая растрескивание сплава при деформации.

В промышленной металлообработке применяются два основных метода:

• Гибка на вальцовочных профилегибочных станках. Применяется для получения плавных дуг с большим радиусом. Технология оптимальна для серийного производства теплообменников, змеевиков и кольцевых элементов.
• Гибка на обкаточных станках (метод наматывания). Позволяет формировать крутые углы с минимальным радиусом гиба. Использование внутренней оснастки (дорна) сохраняет номинальное проходное сечение трубы и геометрию профиля.

Качественная гибка требует разработки технологической карты с точным расчетом наружного диаметра, толщины стенки и коэффициента пружинения (springback) конкретной марки меди.

Почему выбирают нас?

Производственное предприятие «ПОСТРОЙ» (г. Нижний Новгород) выполняет пространственную гибку медного проката на точных электромеханических и гидравлических ЧПУ-трубогибах. Мы производим готовые элементы для систем отопления, холодоснабжения и сложного промышленного оборудования.

При размещении заказа на нашем производстве вы получаете:

• Строгое соблюдение геометрических допусков по ГОСТ, DIN и чертежам заказчика.
• Полное сохранение пропускной способности трубопровода (без заломов и микротрещин).
• Проектирование и подбор специализированной оснастки (пуансонов и дорнов) под нестандартные радиусы.

Заказчику отгружаются медные магистрали, полностью подготовленные к монтажу и гидравлической опрессовке. Для расчета параметров гибки и сроков выполнения технического задания свяжитесь с профильным инженером компании «ПОСТРОЙ» по телефону: +7 (831) 410-86-00.
