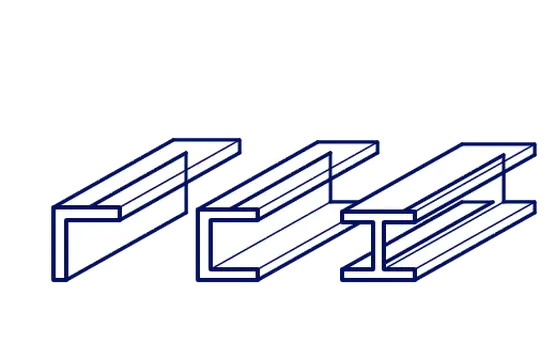

Фасонный прокат — стальной профиль сложного сечения. Он работает в конструкции как балка, стойка или связь: держит перекрытие, несёт навес, образует раму. Ходовые виды — уголок, швеллер и двутавр, в том числе нержавеющие.
Уголок
Уголок бывает равнополочный (ГОСТ 8509-93) и неравнополочный (ГОСТ 8510-86). Обозначение «50х50х5» — две полки по 50 мм и толщина 5 мм. Уголок идёт на каркасы, рамы, лестничные косоуры, опоры, обрамление проёмов, закладные.
| Размер, мм | Вес 1 м, кг | Метров в тонне |
|---|---|---|
| 25х25х3 | 1,12 | 893 |
| 32х32х3 | 1,46 | 685 |
| 40х40х4 | 2,42 | 413 |
| 50х50х5 | 3,77 | 265 |
| 63х63х5 | 4,81 | 208 |
| 75х75х6 | 6,89 | 145 |
| 90х90х7 | 9,64 | 104 |
| 100х100х8 | 12,25 | 82 |
Раздел — «Уголок стальной», сортамент — ГОСТ 8509-93.
Швеллер
Сечение швеллера — буква П. Номер равен высоте в сантиметрах: у «швеллера 16» стенка 160 мм. Буква после номера — серия по ГОСТ 8240-97:
- У — внутренние грани полок с уклоном;
- П — грани параллельны, к такой полке удобнее крепить на болтах: не нужны косые шайбы.
Вес метра у серий У и П одного номера почти одинаков. Швеллер удобен там, где профиль крепится к стене или к другому элементу гладкой стороной: обвязка, прогоны, рамы, перемычки. Два швеллера, сваренные в коробку, заменяют более тяжёлый профиль. Гнутый швеллер (ГОСТ 8278-83) делают из листа: он легче и тоньше горячекатаного и подходит для ненагруженных каркасов.
| Номер | Высота × ширина полки, мм | Вес 1 м, кг | Метров в тонне |
|---|---|---|---|
| 10 | 100 × 46 | 8,59 | 116 |
| 12 | 120 × 52 | 10,4 | 96 |
| 14 | 140 × 58 | 12,3 | 81 |
| 16 | 160 × 64 | 14,2 | 70 |
| 18 | 180 × 70 | 16,3 | 61 |
| 20 | 200 × 76 | 18,4 | 54 |
| 24 | 240 × 90 | 24,0 | 42 |
Раздел — «Швеллер», сортамент — ГОСТ 8240-97.
Двутавр
Сечение двутавра — буква Н, положенная на бок. Он симметричен и лучше других профилей работает на изгиб, поэтому идёт на балки перекрытий, колонны, подкрановые пути и монорельсы. Два стандарта:
- ГОСТ 8239-89 — двутавр с уклоном внутренних граней полок; номер равен высоте в сантиметрах («двутавр 20»);
- ГОСТ Р 57837-2017, ГОСТ 26020-83 и СТО АСЧМ 20-93 — двутавр с параллельными гранями полок. Буква в обозначении — тип: Б — нормальный, Ш — широкополочный, К — колонный. Цифра после буквы — вариант толщины. «20Б1» — нормальный двутавр высотой около 200 мм, первый вариант.
| Двутавр | Высота × ширина полки, мм | Вес 1 м, кг | Метров в тонне |
|---|---|---|---|
| 10 (ГОСТ 8239) | 100 × 55 | 9,46 | 106 |
| 12 (ГОСТ 8239) | 120 × 64 | 11,5 | 87 |
| 16 (ГОСТ 8239) | 160 × 81 | 15,9 | 63 |
| 20 (ГОСТ 8239) | 200 × 100 | 21,0 | 48 |
| 20Б1 | 200 × 100 | 22,4 | 45 |
| 25Б1 | 248 × 124 | 25,7 | 39 |
| 30Б1 | 296 × 140 | 32,9 | 30 |
| 35Б1 | 346 × 155 | 38,9 | 26 |
Раздел — «Двутавр», сортамент — ГОСТ 8239-89.
Как выбрать профиль
- Сечение под нагрузку подбирает расчёт, а не таблица веса. Для перекрытия, навеса или перемычки номер балки зависит от пролёта, нагрузки и способа опирания. «На глаз» профиль не подбирают.
- Двутавр или швеллер. На изгиб при том же весе лучше работает двутавр. Швеллер удобнее крепить к стене, и его можно спарить.
- Серия П или У. Под болтовые соединения удобнее серия П или двутавр с параллельными гранями. Под сварку разницы почти нет.
- Марка стали. Ст3сп и Ст3пс (ГОСТ 535-2005) — для большинства конструкций. 09Г2С (ГОСТ 19281-2014) — для морозов и повышенных нагрузок. С245, С255, С345 (ГОСТ 27772-2015) — строительные стали для металлоконструкций по проекту. Нержавеющие уголок и швеллер из AISI 304 и 12Х18Н10Т — для пищевых и химических производств и открытых конструкций, где нельзя красить.
Вес и метраж любого профиля посчитает калькулятор металлопроката.
